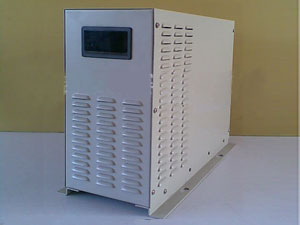

Гибридный Инвертор На ВИЭ(Солнечной и Ветровой)
Описание
Гибридные инверторы на солнечной или ветровой энергии служат для преобразования постоянного тока в переменный необходимой частоты, это оборудование предназначено для работы на электростанциях на базе возобновляемых источников энергии. Основываясь на характеристиках систем генерации энергии из силы ветра и солнечного света, инверторы работают на структуре основного контура (вольтодобавочное устройство постоянного тока> выхода инвертора). После подачи напряжения, напряжение постоянного тока снижается для зарядки батареи, которая является вспомогательной к основному источнику питания при недостаточном напряжении постоянного тока в сети. Структура состоит из уникальной системы тройного контура усиления, которая отличается высокой эффективностью (95%-98%). Также контур подает постоянное напряжение к инвертору. Такие инверторы подходят для работы с ИБП, система городского транспорта и др.
Рабочие Характеристики
1. Гибридные инверторы на ВИЭ имеют систему тиристорного преобразования, которая достигает коэффициента в 0.99. Это заметно увеличивает эффективность выхода генератора ветряной энергии. Однако, такими характеристиками обладают только преобразователи мощностью выше 30 кВт.
2. Инвертор имеет дополнительные функции: автоматическое отключение источника питания или функция автоматической зарядки батареи. БИП служит для обеспечения стабильной работы инвертора даже при перегрузках.
3. Опциональные детали преобразователя, указанные в таблице, могут служить для сохранения минимального запаса энергии на батареи. Также они обеспечивают более удобную эксплуатацию инвертора.
4. При подаче слишком высокого напряжения, инвертор на ветряной или солнечной энергии использует динамический разделитель мощности или механизм контроля MPPT для обратной передачи части напряжения к источнику питания. Выход на 10-15% выше, чем у обычных контроллеров и инверторов такой же мощности.
5. Инвертор помогает генерировать 35-45% эффективной энергии.
6. Автономный инвертор использует все преимущества комбинированных технологий. Он отличается доступностью, высокой эффективностью, отличными рабочими характеристиками и небольшими размерами.
7. Также он имеет низкий коэффициент ошибок, он прост в эксплуатации.
8. Для эффективного соединения с компьютером и дистанционного управления доступны дистанционные сети связи, оптоволоконные соединения и удобные коммуникационные интерфейсы (RS-232/485/CAN2.0).
9. Инвертор на ВИЭ оснащен встроенный многоступенчатым электрофильтром и громоотводом, для защиты от удара молний. Он подходит для высококачественного оборудования связи.
10. Эффективность преобразования достигает 95%, а уровень искажения не превышает 3%.
Параметры
Ниже приведенные сведения могут быть использованы только для общего ознакомления с характеристиками гибридного инвертора на ВИЭ (солнечной или ветряной)
| Модель | XFSZ-200K |
| Производительность (кВт) | 200 (генератор ветряной энергии:150 кВт, генератор солнечной энергии: 100 кВт) |
| Макс. Производительность (кВт) | 250 |
| Выходной коэффициент мощности (три фазы, тиристорный преобразователь) (опционально) (генератор ветряной энергии) | COS￠-0.99 |
| Входное напряжение (генератор ветряной энергии)(V/AC) | 3 фазы, 380/50, +25% , 20-65HZ |
| Входное напряжение (генератор солнечной энергии) (V/DC) | 500/50, +25% |
| Макс. Напряжение входящей линии открытого контура (генератор ветряной энергии) (V/AC) | 3 фазы 500 |
| Макс. Напряжение входящей линии открытого контура (генератор солнечной энергии) (V/DC) | 800 |
| Коэффициент контроля встроенного контроллера (V/DC) | 500/50, +30% |
| Выходящее напряжение (V/AC ) | 380/220±2% 3 фазы 4 провода +PE |
| Допустимый Уровень диспропорции нагрузки | 100% |
| Выходная частота напряжения (Гц) | 50/60 (или/или) |
| Выходящая форма волны | Синусоида |
| Степень искажения (линейная загрузка) | < 3% |
| Эффективность преобразования | > 95% |
| Работа при перегрузке | 110% (3 мин), 150% (3 сек) |
| Изоляция | AC 2.5 KV (без повреждения корпуса) |
| Уровень шуму (дБ) | < 60 (one meter away) |
| Размеры (мм) | Горизонтально: 2000 × 1000 × 800 |
| Вес (кг) | 400 |
| Высота (м) | ≤ 4000 |
| Рабочая среда | Без коррозийных газов |
| Рабочая температура | -20-65℃; > 45℃ (производительность снижает на 0.9% с каждым градусом.) |
| Рабочая влажность | < 90% (без конденсата) |
| Тип охлаждения | Воздушное охлаждение |
| Защита | Короткое замыкание, перегрев, перенагрузка, перенапряжение, недостаток напряжения. |
| ЖКЛ дисплей | Входное и выходное напряжение, сила тока/частота, рабочее состояние/ошибки |
| Дополнительное управление встроенного контроллера (генератор ветряной энергии) | Перенапряжение, короткое замыкание, (опционально: дрейф, затормаживание, ВИШ) |
| Рабочий режим встроенного контроллера (ветряная энергия) | Широтно-импульсная модуляция/ устойчивость к внешним перегрузкам |
| Рабочий режим встроенного контроллера (солнечная энергия) | MPPT модуляция |
| Мощность встроенного контроллера(ветряная энергия) кВт | 150 |
| Мощность встроенного контроллера (солнечная энергия) кВт | 100 |
| Макс. Напряжение зарядки контроллера (генерация солнечной и ветряной энергии) (V/DC) | 628 (может быть задано) |
| Мак. Сила тока зарядки контроллера (генерация солнечной и ветровой энергии) (A/DC) | 318 (может быть задано) |
| Минимальное выходное напряжение контроллера (генерация ветряной и солнечной энергии) ( V/DC) | 455 (может быть задано) |
| Режим зарядки строенного контроллера (генерация солнечной и ветряной энергии) | Постоянное напряжение -ограниченная сила тока |
| Мощность и напряжение батареи (AH/V) | 1000-3000 2V 260 каскады (напряжение батареи стандартное 520V.) |
| Модуль отслеживания работы батареи (опциональной) | Мощность батареи, время и объем выхода и входа |
| Электрический источник питания или генератор дисплея (опционально) | 40 (кВт) |
| Инвертор/ переключатель источника питания и макс. Мощность (опционально) | 200 (кВт) |
| Выходной инвертор/переключатель электрического источника питания (опционально) | Время выключения: 2 мс ≤ |
| Коммуникационный интерфейс (опционально) | RS-232/ 485 или CAN2.0 |
| Интерфейс контроля сетью дистанционного управления | Модульный интерфейс, отвечающий всем условиям Т-образного парного соединения IEEE 802. |
| Фото компоненты | 20 фото каналов |
| Громоотвод (опционально) | C уровень 20-40 KA |
